Czy obudowy głęboko tłoczone ze stali nierdzewnej mogą zastąpić aluminium w urządzeniach medycznych?

Od dziesięcioleci aluminium jest domyślnym materiałem na obudowy urządzeń medycznych – jest lekkie, łatwe w obróbce i umiarkowanie odporne na korozję. Jednak dzisiejsze narzędzia chirurgiczne, wszczepialne sterowniki i instrumenty diagnostyczne muszą sprostać bardziej rygorystycznym wymaganiom: wielokrotnej sterylizacji w autoklawie, agresywnemu czyszczeniu chemicznemu i stale zmniejszającym się rozmiarom. Inżynierowie pytają: puszka ze stali nierdzewnejgłęboko tłoczone obudowywkraczać? Odpowiedź brzmi coraz częściej tak. Dzięki postępom w precyzyjnym tłoczeniu i głębokim tłoczeniu obudowy ze stali nierdzewnej mają teraz taką samą wagę jak aluminium (dzięki cieńszym ściankom) lub ją przewyższają (dzięki cieńszym ściankom), oferując jednocześnie doskonałą trwałość, ekranowanie EMI i zgodność ze sterylizacją. W tym artykule omówiono kompromisy, przełomy techniczne i powody, dla których producenci wyrobów medycznych ponownie oceniają swoje wybory materiałowe.

Gdzie aluminium zawodzi

Aluminium nie jest idealne do każdego zastosowania medycznego. Typowe punkty bólowe obejmują:

• Korozja w autoklawie – Sterylizacja parą w temperaturze 134°C powoduje wżery i utlenianie powierzchni, szczególnie na porysowanych warstwach anodowanych.
• Miękkość – aluminium łatwo ulega wgnieceniom podczas przenoszenia lub montażu, naruszając hermetyczne uszczelnienia.
• Ograniczona wytrzymałość gwintu – Pasek gwintu w odcinkach cienkościennych.
• Wrażliwość na zakłócenia elektromagnetyczne – aluminium zapewnia przyzwoite ekranowanie, ale jest słabsze niż stal nierdzewna w przypadku zakłóceń o wysokiej częstotliwości (krytyczne dla urządzeń sąsiadujących z MRI).

W przypadku wyrobów jednorazowego użytku lub wyrobów o ograniczonym ponownym użyciu aluminium pozostaje opłacalne. Jednak w przypadku narzędzi chirurgicznych wielokrotnego użytku i wszczepialnych sterowników o długiej żywotności, obudowy ze stali nierdzewnej, głęboko tłoczone, zyskują na popularności.

Dlaczego obudowy głęboko tłoczone ze stali nierdzewnej teraz działają

Głębokie tłoczenie to proces formowania blachy, podczas którego płaski półfabrykat jest promieniowo wciągany do wnęki matrycy w celu utworzenia jednolitych kształtów przypominających miseczki. Historycznie rzecz biorąc, stal nierdzewna (zwłaszcza 304 i 316L) była trudna do głębokiego tłoczenia ze względu na utwardzanie przez zgniot i sprężynowanie. Nowoczesne rozwiązania obejmują:

• Wielostopniowe prasy do głębokiego tłoczenia – Do 10 stacji stopniowo formuje metal bez rozdzierania.
• Wyżarzanie pośrednie – Wyżarzanie laserowe lub próżniowe przywraca plastyczność pomiędzy etapami.
• Smary wysokociśnieniowe – Specjalnie opracowane pod kątem czystości na poziomie medycznym.

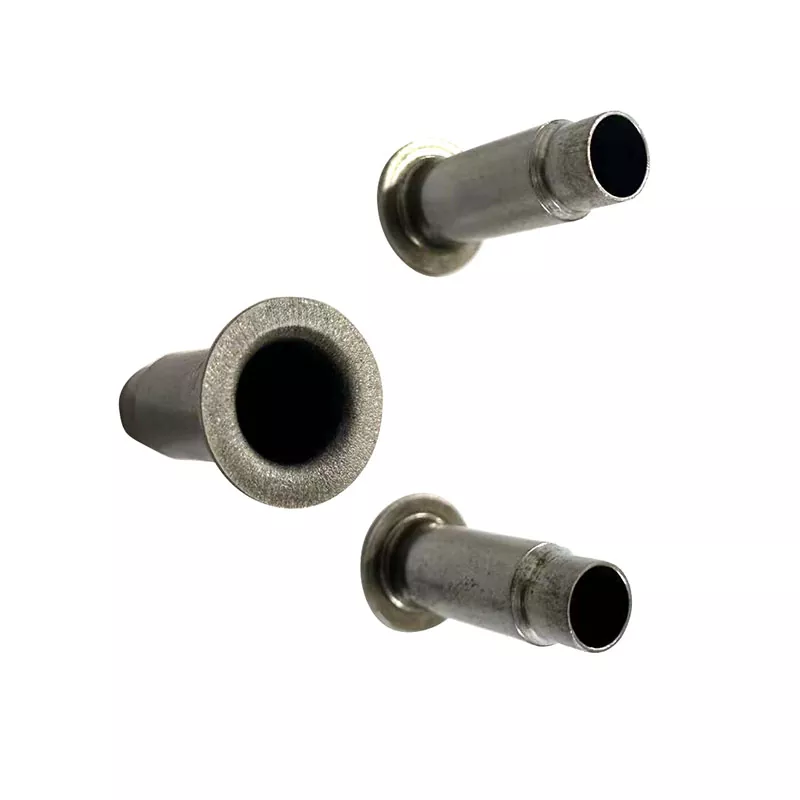

Wiodący producent, firma Xiamen Lijingda Precision Stamping Co., Ltd. (założona w 2004 r.), opanowała te techniki. Produkuje je 25 precyzyjnych pras (25–500 ton) i japońskie maszyny do powolnego cięcia drutugłęboko tłoczone obudowyprzy grubości ścianek zaledwie 0,3 mm – w celu uzyskania obudów ze stali nierdzewnej, które są tylko o 15–20% cięższe niż równoważne konstrukcje aluminiowe, a jednocześnie charakteryzują się trzykrotnie większą granicą plastyczności.

Porównanie parametrów – obudowy głęboko tłoczone ze stali nierdzewnej i aluminium

Tam, gdzie obudowy głęboko tłoczone ze stali nierdzewnej doskonale sprawdzają się w zastosowaniach medycznych

1. Narzędzia chirurgiczne wielokrotnego użytku

Rękojeści do elektrochirurgii, endoskopy i napędzane wiertarki kostne. Obudowa musi przetrwać setki cykli parowych bez korozji i uszkodzeń uszczelnień. Stal nierdzewnagłęboko tłoczone obudowytworzą gładkie, pozbawione szczelin powierzchnie, które nie zatrzymują bakterii.

2. Sterowniki urządzeń do wszczepiania

Zewnętrzne sterowniki do rozruszników serca czy neurostymulatorów noszą pacjenci latami. Upuszczenie aluminiowego urządzenia może spowodować jego wgniecenie i uszkodzenie wewnętrznych mocowań PCB. Obudowy ze stali nierdzewnej pochłaniają uderzenia bez trwałego odkształcenia.

3. Sprzęt kompatybilny z MRI

Chociaż oba są niemagnetyczne (304/316L są austenityczne), stal nierdzewna zapewnia lepsze ekranowanie przed zakłóceniami RF, redukując artefakty na obrazach MRI.

4. Przenośne przyrządy diagnostyczne

Ręczne analizatory krwi i sondy ultradźwiękowe. Wyższa odporność na wgniecenia oznacza niezawodne działanie nawet po przypadkowych upadkach.

Pokonanie sprzeciwu dotyczącego ciężaru – jak pomaga precyzyjne głębokie rysowanie

Główny argument przeciwko stali nierdzewnejgłęboko tłoczone obudowybyła waga. Solidne pudełko ze stali nierdzewnej jest ciężkie. Ale głębokie tłoczenie pozwala na cieńsze ściany. Dla typowej obudowy o wymiarach 50 mm × 30 mm × 10 mm:

• Aluminium (ścianka 1,0 mm) → ~27g
• Stal nierdzewna (ścianka 0,4mm) → ~34g

Część ze stali nierdzewnej jest tylko o 26% cięższa, a nie o 190%, jak sugeruje surowa gęstość. Obudowa ze stali nierdzewnej jest znacznie mocniejsza, co pozwala na konstrukcje bez żeber, co ułatwia czyszczenie.

Firma Xiamen Lijingda Precision Stamping Co., Ltd. specjalizuje się w tego typu cienkościennych obudowach głębokotłocznych. Ich 500-tonowe prasy w połączeniu z optycznym szlifowaniem PG zapewniającym precyzję matrycy osiągają tolerancje grubości ścianek na poziomie ±0,02 mm – co jest krytyczne dla uszczelek w wodoodpornych urządzeniach medycznych.

Kiedy przejść na stal nierdzewną

Rozważ oprawy głęboko tłoczone ze stali nierdzewnej, jeśli:

• Twoje urządzenie wymaga >500 cykli w autoklawie.
• Obudowa jest często upuszczana lub uderzana (apartamenty chirurgiczne, kliniki terenowe).
• Potrzebujesz doskonałego ekranowania EMI/RFI (w pobliżu MRI, ablacja częstotliwością radiową).
• Chemiczne środki dezynfekcyjne powodują korozję obecnego wykończenia aluminium.
• Chcesz gładkiej, odpornej na bakterie powierzchni wewnętrznej.

Trzymaj się aluminium, jeśli:

• Urządzenie jest przeznaczone do jednorazowego lub ograniczonego użytku (<50 cykli).
• Waga jest absolutnie krytyczna (np. miniaturowy wszczepialny sterownik o budżecie <10 g).
• Wielkość produkcji przekracza 500 tys. rocznie, a zużycie narzędzi staje się problemem kosztowym.

Czego wymagać od dostawcy głębokiego tłoczenia

Nie wszystkie tłocznie mogą produkować obudowy głęboko tłoczone ze stali nierdzewnej klasy medycznej. Szukać:

• Sprzęt precyzyjny– Japońskie szlifierki drutowe powolne EDM i PG do sztancowania (Xiamen Lijingda posiada 6 powolnych przecinarek drutu i szlifierki PG).
• Czyszczenie w trakcie procesu– Linie do czyszczenia ultradźwiękowego węglowodorów do usuwania smarów ciągnących (czystość medyczna wymaga <1 mg pozostałości na część).
• Instrumenty testujące– Co najmniej 10 precyzyjnych testerów do maszyn współrzędnościowych, wykończenia powierzchni i wykrywania nieszczelności.
• Certyfikaty– CE/UL dla wszelkich zintegrowanych gniazd lub elementów elektrycznych (gniazdo przemysłowe sioan marki Xiamen Lijingda posiada certyfikat CE/UL).
• Doświadczenie– Ponad 15 lat w precyzyjnym tłoczeniu dla przemysłu motoryzacyjnego, kolejowego i elektronicznego – mocny wskaźnik niezawodności medycznej.

Xiamen Lijingda Precision Stamping Co., Ltd. (i jej spółka siostrzana od 2014 r.) obsługuje sektor lotniczy, kosmiczny, motoryzacyjny nowej energii i medyczny. Ich zespół badawczo-rozwojowy rutynowo pracuje nad obudowami głęboko tłoczonymi o grubości ścianki do 0,3 mm w stopach 304 i 316L. Dla producentów OEM urządzeń medycznych oznacza to dostawcę, który już rozumie cienkościenne i precyzyjne formowanie stali nierdzewnej.

Zmiana materiału warta przetestowania

Aluminium nie zniknie z wyrobów medycznych. Jednak do zastosowań wymagających trwałości, odporności na sterylizację i udarności, stal nierdzewnagłęboko tłoczone obudowystanowią atrakcyjną alternatywę. Nowoczesne, wielostopniowe głębokie tłoczenie i wyżarzanie pośrednie zmniejszyły różnicę wagową, jednocześnie zwiększając przewagę wydajności. Inżynierowie urządzeń medycznych powinni zamówić próbki obudów wykonanych ze stali 316L o grubości 0,4 mm i przeprowadzić własne testy cykli w autoklawie – wyniki często zaskakują sceptyków.

Jeśli aluminiowa obudowa ulegnie przedwczesnemu uszkodzeniu, nie należy po prostu przeprojektowywać tej samej geometrii. Zapytaj specjalistę npXiamen Lijingda Precision Stamping Co., Ltd.aby ocenić wersję głęboko tłoczoną ze stali nierdzewnej. Skorzystaj z Tabeli 1, aby porównać koszt, wagę i żywotność. Następna generacja instrumentów medycznych wielokrotnego użytku będzie prawdopodobnie wykonana ze stali nierdzewnej i głęboko tłoczona.
