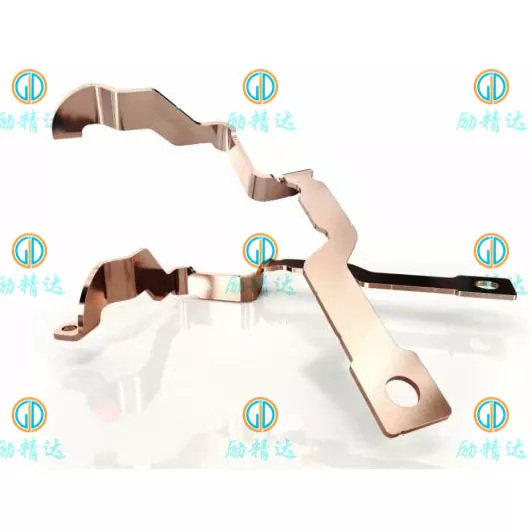

JakiśSzyna miedziana akumulatora EVto krytyczne połączenie elektryczne, które wpływa na rozkład prądu, wzrost temperatury, wydajność opakowania i długoterminową niezawodność zestawu akumulatorów. W tym przewodniku wyjaśniono, jak wybierać materiały miedziane, określać wymiary przewodów, oceniać sztywne i elastyczne szyny zbiorcze, zarządzać rezystancją połączeń, określać pokrycie i izolację oraz unikać typowych problemów produkcyjnych. Zawiera także praktyczną listę kontrolną dotyczącą zaopatrzenia, która pomaga inżynierom i zespołom zaopatrzeniowym w opracowywaniu niestandardowych szyn zbiorczych spełniających ich wymagania elektryczne, mechaniczne i produkcyjne.
1. Co to jest miedziana szyna zbiorcza akumulatora EV?
JakiśSzyna miedziana akumulatora EVto przewodzący element metalowy przeznaczony do przesyłania energii elektrycznej pomiędzy ogniwami akumulatora, modułami, stycznikami, bezpiecznikami, czujnikami prądu i innymi elementami układu wysokiego napięcia pojazdu elektrycznego. W zależności od architektury akumulatora szyny zbiorcze mogą być płaskimi paskami, formowanymi płytami, laminowanymi elastycznymi przewodnikami lub specjalnie ukształtowanymi zespołami wyprodukowanymi zgodnie z precyzyjnymi wymaganiami wymiarowymi.
W przeciwieństwie do konwencjonalnego okablowania, szyna zbiorcza może zapewnić zwartą, powtarzalną ścieżkę prądową z określonymi powierzchniami stykowymi i pozycjami montażowymi. Dzięki temu jest szczególnie przydatny w zestawach akumulatorów, w których dostępna przestrzeń jest ograniczona, a połączenia elektryczne muszą pozostać stabilne w przypadku wibracji i zmian temperatury.
Typowy system akumulatorów pojazdów elektrycznych może zawierać kilka poziomów szyn zbiorczych:
- Połączenia komórkowe:Połącz pojedyncze komórki lub grupy komórek w module.
- Połączenia modułu:Przesyłaj prąd między modułami akumulatorowymi i obsługuj wymaganą konfigurację szeregową lub równoległą.
- Szyny zbiorcze na poziomie pakietu:Podłącz moduły do komponentów dystrybucji wysokiego napięcia, w tym styczników, bezpieczników i zacisków wyjściowych.
- Połączenia energoelektroniki:Połącz systemy akumulatorów z falownikami, zespołami dystrybucji prądu stałego lub innym sprzętem wysokoprądowym.
Konkretny projekt zależy od formatu ogniwa, napięcia systemu, profilu prądu, metody połączenia, dostępnej przestrzeni instalacyjnej i wymagań bezpieczeństwa. Zatem skuteczna szyna zbiorcza to coś więcej niż kawałek miedzi: to zaprojektowany komponent, który musi działać jako część kompletnego zespołu elektrycznego i mechanicznego.
2. Dlaczego miedź ma znaczenie w systemach akumulatorów pojazdów elektrycznych?
Miedź jest szeroko stosowana w wysokoprądowych połączeniach akumulatorów, ponieważ łączy w sobie wysoką przewodność elektryczną z dobrą przewodnością cieplną, odkształcalnością i kompatybilnością z wieloma ustalonymi procesami wytwarzania i wykańczania powierzchni.
Te cechy pomagają inżynierom opracować kompaktowe ścieżki prądowe, jednocześnie kontrolując straty elektryczne i wspierając niezawodne połączenia. Jednak sama miedź nie gwarantuje dobrej wydajności. Należy również wziąć pod uwagę wymiary, połączenia, warunki chłodzenia, izolację i jakość produkcji.
Niższy opór elektryczny
Opór elektryczny wytwarza ciepło, gdy prąd przepływa przez przewodnik. Odpowiednio zwymiarowana szyna miedziana może ograniczyć straty rezystancyjne i spadki napięcia, pomagając zachować efektywność przenoszenia mocy. Korzyść jest szczególnie istotna w przypadku wysokoprądowych systemów akumulatorowych, gdzie nawet niewielki wzrost rezystancji może wytworzyć znaczną ilość ciepła.
Kompaktowe opakowanie elektryczne
Zestawy akumulatorów muszą pomieścić ogniwa, elementy chłodzące, wsporniki konstrukcyjne, czujniki, urządzenia ochronne i izolację w ograniczonej obudowie. Wysoka przewodność miedzi pozwala projektantom oceniać stosunkowo niewielkie przekroje przewodów, spełniając jednocześnie wymagane ograniczenia elektryczne i termiczne.
Możliwość dostosowania wykonania
Blachy, paski i pręty miedziane można ciąć, tłoczyć, dziurkować, gięć, obrabiać i powlekać zgodnie z projektem elementu. W zależności od zastosowania i możliwości produkcyjnych, w procesach tych można uzyskać niestandardowe układy otworów, uformowane końcówki, elementy montażowe i złożone trójwymiarowe kształty.
Potencjalnie poprawiona spójność montażu
Dobrze zaprojektowana, niestandardowa szyna zbiorcza zapewnia powtarzalne lokalizacje połączeń i geometrię montażu. Może to uprościć zautomatyzowany lub półautomatyczny montaż, zmniejszyć liczbę dostosowań instalacyjnych i pomóc poprawić spójność produkcji.
3. Która konstrukcja szyn zbiorczych pasuje do Twojego zastosowania?
Wybór odpowiedniej konstrukcji jest ważną decyzją podejmowaną na wczesnym etapie, ponieważ wpływa na przestrzeń montażową, elastyczność, tolerancję na wibracje, metody produkcji i całkowity koszt projektu. Najpopularniejsze opcje obejmują sztywne szyny miedziane, laminowane elastyczne szyny zbiorcze i połączenia z plecionki miedzianej.
| Typ szyny zbiorczej | Typowe zastosowanie | Główne zalety | Kluczowe rozważania |
|---|---|---|---|
| Sztywna szyna miedziana | Stałe połączenia modułów i dystrybucja wysokiego napięcia | Stabilna geometria, kompaktowe prowadzenie, powtarzalny montaż | Ograniczony ruch; Dokładność gięcia i tolerancje montażowe mają znaczenie |
| Laminowana elastyczna szyna zbiorcza | Kompaktowe moduły akumulatorowe i połączenia podatne na ruch termiczny | Elastyczne strefy połączeń i niskoprofilowe opakowanie | Konstrukcja warstwowa, łączenie końcówek i projektowanie stref zgięcia wymagają kontroli |
| Złącze miedziane w oplocie | Połączenia wymagające większego ruchu lub akomodacji wibracji | Wysoka elastyczność i możliwość dostosowania trasowania | Łączenie zacisków, ochrona odsłoniętych przewodów i przestrzeń montażowa |
| Szyna zbiorcza formowana na zamówienie | Ograniczona przestrzeń i złożone układy komponentów | Geometria dostosowana do punktów montażu i połączeń | Oprzyrządowanie, sprężynowanie, tolerancje wymiarowe i dostęp inspekcyjny |
Kiedy odpowiednia jest sztywna szyna zbiorcza?
Sztywna konstrukcja jest odpowiednia, gdy zaciski pozostają w ustalonych pozycjach, a konstrukcja montażowa zapewnia odpowiednie podparcie. Może być szczególnie praktyczny w przypadku dystrybucji zasilania na poziomie pakietu, połączeń bezpiecznikowych i kompaktowych zespołów elektrycznych, gdzie ważna jest spójna geometria.
Kiedy warto rozważyć zastosowanie elastycznej szyny zbiorczej?
Elastyczna konstrukcja może być preferowana, gdy połączenie musi uwzględniać rozszerzalność cieplną, tolerancje produkcyjne lub względny ruch pomiędzy elementami. Laminowane szyny miedziane mogą łączyć wysoką wydajność prądową z kontrolowanym obszarem elastycznym, chociaż obszary zacisków i przejścia izolacyjne nadal wymagają starannego projektowania.
Przed wybraniem którejkolwiek konstrukcji należy ocenić całą przestrzeń montażową, wymagania dotyczące ruchu, kolejność montażu, dostęp serwisowy i obciążenie elektryczne. Projekt pasujący do modelu CAD może być nadal trudny w montażu, jeśli nie zostanie uwzględniony dostęp do narzędzia, luz elementu złącznego lub tolerancje produkcyjne.
4. Jak wybierać materiały miedziane?
Wybór materiału wpływa na przewodność, zachowanie przy formowaniu, zgodność łączenia, obróbkę powierzchni i koszt. Odpowiedni gatunek zależy od procesu produkcyjnego i środowiska operacyjnego, a nie samej czystości miedzi.
| Opcja materiałowa | Charakterystyka ogólna | Potencjalne zastosowanie | Rozważania dotyczące wyboru |
|---|---|---|---|
| Miedź C11000 / ETP | Wysoka przewodność elektryczna i dobra odkształcalność ogólnego zastosowania | Wiele sztywnych szyn zbiorczych i przykręcanych połączeń elektrycznych | Potwierdź gatunek, charakter, wymagania dotyczące formowania i proces łączenia |
| C10200 / miedź beztlenowa | Wysoka przewodność przy niskiej zawartości tlenu | Zastosowania o określonych wymaganiach dotyczących czystości materiału lub łączenia | Oceń rzeczywisty proces spawania, lutowania twardego i obróbki cieplnej |
| Miedź T2 | Wspólne oznaczenie miedzi w odpowiednich łańcuchach dostaw | Niestandardowe taśmy miedziane, płyty i gotowe szyny zbiorcze | Potwierdź obowiązującą normę materiałową i wymagania dotyczące równoważnego gatunku |
| Stop miedzi | Właściwości różnią się w zależności od stopu; niektóre gatunki oferują zwiększoną wytrzymałość | Specjalistyczne styki lub aplikacje z dodatkowymi wymaganiami mechanicznymi | Przewodność może być niższa niż w przypadku miedzi o wysokiej przewodności |
Weź pod uwagę wymagania dotyczące temperamentu i formowania
Stan materiału wpływa na wytrzymałość, plastyczność, zginanie i sprężystość. Ciasne zagięcie grubej miedzi może spowodować pękanie lub odkształcenie powierzchni, jeśli stan materiału i promień zgięcia są nieodpowiednie. Jeśli projekt zawiera kilka zagięć lub blisko rozmieszczonych otworów, przegląd produkcji może zidentyfikować ryzyko przed rozpoczęciem oprzyrządowania lub rozpoczęciem produkcji masowej.
Dopasuj materiał do sposobu łączenia
Konstrukcje skręcane, spawane, lutowane i laminowane stawiają różne wymagania. Na przykład gatunek miedzi, który dobrze sprawdza się w przypadku konwencjonalnych połączeń śrubowych, może nie być najlepszą opcją w przypadku specjalistycznego procesu spawania. Dostawca i inżynier projektu powinni potwierdzić zgodność materiału z zamierzoną metodą łączenia i, jeśli to konieczne, sprawdzić gotowe połączenie.
W przypadku zaopatrzenia międzynarodowego należy określić wymagany standard materiału, gatunek, stan, grubość i dopuszczalne substytuty. Ogólna uwaga w rodzaju „miedź wysokiej jakości” nie wystarczy, gdy trzeba zweryfikować parametry elektryczne i powtarzalność produkcji.
5. Jak prąd, rezystancja i ciepło wpływają na projekt?
Obciążalność prądowa jest jednym z najważniejszych czynników przy projektowaniu szyn zbiorczych akumulatorów EV. Jednakże nie ma uniwersalnego prądu znamionowego, który miałby zastosowanie do każdego paska miedzianego o określonej szerokości i grubości. Rzeczywista wydajność zależy od geometrii przewodu, temperatury otoczenia, warunków obudowy, chłodzenia, rezystancji połączenia i czasu trwania obciążenia elektrycznego.
Zrozumienie podstawowych zależności elektrycznych
W przypadku systemu prądu stałego prąd można oszacować na podstawie mocy i napięcia:
Rezystancja przewodu:R = ρL / A
Rezystancyjna utrata mocy: Pstrata= I²R
W tych zależnościach I to prąd, P to moc elektryczna, V to napięcie, R to rezystancja, ρ to rezystywność materiału, L to długość przewodnika, a A to pole przekroju poprzecznego. Równania stanowią punkt wyjścia do obliczeń projektowych i nie zastępują analizy termicznej ani testów.
Szczególnie ważny jest współczynnik prądu kwadratowego. Jeśli prąd podwoi się, a rezystancja pozostanie niezmieniona, strata mocy rezystancyjnej wzrośnie czterokrotnie. To sprawia, że bieżący profil, cykl pracy i jakość połączenia mają kluczowe znaczenie.
Oceniaj prąd ciągły i szczytowy oddzielnie
Systemy akumulatorów pojazdów elektrycznych mogą ulegać ciągłemu rozładowywaniu, krótkim szczytom przyspieszenia, hamowaniu regeneracyjnemu i obciążeniom podczas ładowania. Te warunki pracy mogą powodować różne wymagania termiczne. Konstrukcja tolerująca krótki szczyt może nie być odpowiednia dla tego samego prądu podawanego w sposób ciągły.
Przed ostatecznym określeniem wymiarów przewodów inżynierowie powinni zdefiniować następujące kwestie:
- Znamionowe napięcie systemu i maksymalne napięcie robocze.
- Prąd ciągły, prąd szczytowy i czas trwania szczytu.
- Temperatura otoczenia w pobliżu szyn zbiorczych i oczekiwany zakres temperatur pracy.
- Dopuszczalny wzrost temperatury zarówno w przewodzie, jak i w punktach połączeń.
- Długość przewodu, dostępny przekrój i orientacja instalacji.
- Warunki chłodzenia, sąsiednie źródła ciepła i wentylacja obudowy.
- Maksymalny dopuszczalny spadek napięcia i odpowiednie wymagania dotyczące ochrony.
Nie przeocz całej ścieżki termicznej
Ciepło może opuścić szynę zbiorczą w wyniku konwekcji, promieniowania, elementów montażowych, podłączonych zacisków lub pobliskich konstrukcji. Izolacja i szczelna obudowa mogą zmienić rozpraszanie ciepła. W rezultacie dwie szyny zbiorcze o identycznych wymiarach miedzi mogą osiągać różne temperatury w różnych zespołach.
Solidny proces rozwoju łączy obliczenia, przegląd inżynieryjny i testowanie w reprezentatywnych warunkach. W przypadku zastosowań krytycznych dla bezpieczeństwa walidacja wzrostu temperatury powinna odzwierciedlać zamierzone materiały, obróbkę powierzchni, metodę mocowania i środowisko instalacji.
6. Jak zapobiec awariom połączenia?
Wysokiej jakości przewodnik miedziany może nadal nie zapewniać niezawodnego działania, jeśli jego połączenia są źle zaprojektowane. Przy dużym prądzie nadmierna rezystancja styków może generować miejscowe ciepło, przyspieszać degradację powierzchni, uszkodzić pobliską izolację lub przyczyniać się do poluzowania połączeń.
Starannie projektuj powierzchnie kontaktowe
Połączenia śrubowe wymagają odpowiedniej powierzchni styku, płaskości powierzchni, doboru elementów złącznych i kontrolowanej siły mocowania. Położenie otworu, zadziory, odkształcenia, zanieczyszczenia i niezgodne wykończenie powierzchni mogą mieć wpływ na ostateczny interfejs. Specyfikacja montażu powinna określać odpowiedni moment dokręcania śrub lub procedurę mocowania, a nie pozostawiać tego indywidualnej ocenie operatora.
Kontroluj połączenia spawane i laminowane
Elastyczne laminowane szyny zbiorcze często wykorzystują klejone lub spawane strefy zaciskowe do łączenia wielu warstw miedzi. Złącze musi zapewniać odpowiednią ciągłość elektryczną i integralność mechaniczną, nie uszkadzając elastycznej części. Parametry spawania, geometrię końcówki, doprowadzone ciepło i metody kontroli należy ustalić dla rzeczywistego stosu materiałów.
Zaplanuj cykle wibracyjne i termiczne
Pojazdy elektryczne działają w warunkach powtarzających się wibracji i zmian temperatury. Różnice w rozszerzalności cieplnej pomiędzy połączonymi komponentami mogą powodować obciążenie szyn zbiorczych i elementów złącznych. Elastyczne sekcje, odpowiednie podpory, odpowiednie prześwity i odpowiednie metody łączenia mogą pomóc w dostosowaniu się do tych warunków.
| Potencjalny problem | Możliwe konsekwencje | Środek zapobiegawczy |
|---|---|---|
| Nadmierny opór styku | Miejscowe ogrzewanie i zwiększone straty mocy | Przejrzyj geometrię kontaktu, wykończenie powierzchni i elementy sterujące mocowaniem |
| Nieprawidłowa pozycja otworu | Trudności w montażu lub nierówny docisk | Ustaw tolerancje funkcjonalne i sprawdź wymiary krytyczne |
| Pęknięcie na zakręcie | Zmniejszona integralność mechaniczna lub ciągłość elektryczna | Sprawdź stan materiału i promień zgięcia |
| Zła jakość spoiny | Niestabilny opór lub separacja mechaniczna | Kwalifikuj proces łączenia i zdefiniuj kryteria kontroli |
| Poluzowanie mocowania | Zmiana rezystancji styków podczas serwisu | Zastosuj odpowiedni projekt mocowania i procedurę montażu |
7. W jaki sposób poszycie i izolacja poprawiają bezpieczeństwo?
Obróbka powierzchni i izolacja to funkcjonalne decyzje projektowe, a nie tylko kosmetyczne opcje wykończenia. Mogą wpływać na zachowanie styków, odporność na korozję, izolację galwaniczną, spójność montażu i bezpieczeństwo obsługi.
Wybierz poszycie dla środowiska kontaktu
Cyna, nikiel i srebrzenie mogą być stosowane w różnych zastosowaniach szyn zbiorczych. Cyna jest powszechnie stosowana w wielu elektrycznych interfejsach stykowych ze względu na jej koszt i praktyczne właściwości styku. Nikiel może być odpowiedni w przypadku określonych wymagań temperaturowych lub środowiskowych, natomiast srebro można rozważyć, jeśli jego właściwości styku elektrycznego uzasadniają dodatkowy koszt.
Ostateczny wybór musi uwzględniać złącze współpracujące, temperaturę roboczą, wilgotność, zanieczyszczenie, narażenie na korozję, nacisk kontaktowy i mające zastosowanie wymagania produktu. Należy określić grubość poszycia, pokrycie, maskowanie i kryteria kontroli, jeżeli mają one wpływ na funkcjonalność.
Określ izolację zgodnie z napięciem systemowym
W zależności od projektu szyny zbiorcze mogą wykorzystywać rurki termokurczliwe, tuleje polimerowe, formowane pokrywy, powłoki epoksydowe lub inne zaprojektowane systemy izolacyjne. Każde rozwiązanie ma inne wymagania dotyczące odporności na temperaturę, właściwości dielektrycznych, ochrony mechanicznej i możliwości produkcyjnych.
Zespoły wysokiego napięcia wymagają również odpowiednich odległości upływu i prześwitu. Odległości te zależą od obowiązujących ram bezpieczeństwa, napięcia roboczego, układu izolacji, warunków środowiskowych i konstrukcji produktu. Powinny zostać ustalone przez odpowiedzialnego inżyniera projektu, a nie wybrane z ogólnego planu szyn zbiorczych.
Izolacja musi być również kompatybilna z łukami, okienkami stykowymi, obszarami mocowania i narzędziami montażowymi. Źle zdefiniowane odsłonięte obszary metalu mogą prowadzić do niespójnego ręcznego przycinania, przypadkowego uszkodzenia lub zmniejszonej ochrony elektrycznej.
8. Jakie procesy produkcyjne zapewniają stałą jakość?
Jakość produkcji zależy od tego, jak dobrze materiał, oprzyrządowanie, kolejność formowania, wykończenie powierzchni i plan kontroli współdziałają ze sobą. Najbardziej odpowiedni proces zależy od geometrii elementu, grubości materiału, wymagań dotyczących tolerancji, ilości prototypów i oczekiwanej wielkości produkcji.
Krok 1: Przegląd projektu i wykonalności
Przed rozpoczęciem produkcji producent powinien zapoznać się z rysunkiem, specyfikacją materiału, lokalizacją otworów, geometrią zgięcia, obszarami styku, strefami poszycia i wymaganiami dotyczącymi izolacji. Przegląd ten pomaga zidentyfikować funkcje, które mogą zwiększać koszty lub stwarzać ryzyko dla jakości.
Krok 2: Przygotowanie materiału i cięcie
Blachę, taśmę lub pręt miedziany przygotowuje się zgodnie z zatwierdzoną specyfikacją materiału. Cięcie laserowe, wykrawanie, tłoczenie, obróbka CNC lub inne odpowiednie metody można wybrać w oparciu o wymaganą geometrię i ekonomikę produkcji.
Krok 3: Formowanie i kontrola wymiarowa
Operacje gięcia i formowania ustalają ostateczną geometrię. Sprężynowanie materiału, promień zgięcia, dokładność oprzyrządowania i relacje między otworem a zagięciem mogą mieć wpływ na dopasowanie zespołu. Wymiary krytyczne należy określić przed sfinalizowaniem planu inspekcji.
Krok 4: Łączenie i wykończenie powierzchni
W zależności od projektu element może wymagać spawania, klejenia końcówek, usuwania zadziorów, galwanizacji, czyszczenia lub izolacji. Każda operacja powinna być zgodna z wybranym gatunkiem miedzi i zamierzonym środowiskiem operacyjnym.
Krok 5: Kontrola i walidacja
Odpowiedni plan jakości może obejmować następujące kontrole:
- Certyfikaty materiałowe i weryfikacja przychodzących materiałów.
- Kontrola wymiarowa grubości, szerokości, lokalizacji otworów, kątów zgięcia i płaskości.
- Kontrola wzrokowa pod kątem pęknięć, zadziorów, zadrapań i wad powierzchniowych.
- Sprawdzanie grubości poszycia i pokrycia tam, gdzie zostało to określone.
- Kontrola rezystancji elektrycznej lub ciągłości.
- Wytrzymałość złącza, wzrost temperatury, izolacja lub badania środowiskowe, jeśli wymaga tego projekt.
Nie każdy komponent wymaga każdego testu. Plan inspekcji powinien opierać się na funkcji części, wymaganiach klienta, obowiązujących normach i ocenie ryzyka. Tam, gdzie wymagane są kontrole produkcji samochodów lub formalne dokumenty kwalifikacyjne, oczekiwania te należy uzgodnić przed produkcją masową.
9. W jaki sposób kupujący mogą zmniejszyć ryzyko związane z zaopatrzeniem?
Dla zespołów zakupowych głównym wyzwaniem jest uzyskanie komponentu spełniającego wymagania inżynieryjne przy konkurencyjnych kosztach całkowitych. Oferta oparta wyłącznie na masie miedzi lub wymiarach zewnętrznych może pominąć istotne wymagania produkcyjne i walidacyjne.
Przygotuj kompletne zapytanie ofertowe
Jasne zapytanie ofertowe pomaga producentowi ocenić projekt, zidentyfikować ryzyko produkcyjne i wycenić odpowiedni proces. Jeśli to możliwe, należy dostarczyć rysunek techniczny 2D i plik CAD 3D wraz z poniższymi informacjami.
| Wymóg zapytania ofertowego | Informacje do przekazania | Dlaczego to ma znaczenie |
|---|---|---|
| Aplikacja | Zestaw akumulatorów EV, moduł, jednostka dystrybucji zasilania lub powiązany sprzęt | Definiuje warunki pracy i wymagania funkcjonalne |
| Obciążenie elektryczne | Napięcie, prąd ciągły, prąd szczytowy, cykl pracy | Obsługuje ocenę elektryczną i termiczną |
| Tworzywo | Gatunek miedzi, stan, grubość i wszelkie zatwierdzone odpowiedniki | Wpływa na wydajność, odkształcalność i koszt materiału |
| Wymiary | Rysunek 2D, model 3D, tolerancje, otwory, zagięcia i interfejsy montażowe | Umożliwia ocenę wykonalności i dokładną wycenę |
| Obróbka powierzchni | Rodzaj poszycia, grubość, pokrycie i obszary maskowania | Określa koszt wykończenia i wymagania dotyczące kontaktu |
| Izolacja | Materiał, pokrycie, grubość, kolor i wymagania elektryczne | Wspomaga planowanie bezpieczeństwa i produkcji |
| Ilość | Ilość prototypów, zamówienie pilotażowe i prognozowane roczne zapotrzebowanie | Pomaga określić narzędzia i metody produkcji |
| Dokumenty jakościowe | Raporty z inspekcji, certyfikaty materiałowe, wymagania testowe i identyfikowalność | Dopasowuje kryteria akceptacji do potrzeb projektu |
Oceń całkowity koszt, a nie tylko cenę jednostkową
Cena zakupu stanowi tylko część całkowitego kosztu. Oprzyrządowanie, wykorzystanie materiałów, obróbka wtórna, galwanizacja, izolacja, kontrola, pakowanie, czas realizacji i zmiany inżynieryjne mogą mieć wpływ na ekonomikę projektu.
Dostawca oferujący niższą cenę początkową może nie być najbardziej ekonomicznym wyborem, jeśli część wymaga wielokrotnych regulacji lub daje niespójne wyniki montażu. I odwrotnie, niepotrzebne wąskie tolerancje, nadmierne pokrycie galwaniczne lub zbyt złożona geometria mogą zwiększyć koszty, nie zapewniając znaczących korzyści funkcjonalnych.
Przejrzyj możliwości dostawcy przed rozpoczęciem produkcji
Zapytaj potencjalnych producentów, w jaki sposób kontrolują konsystencję materiału, wymiary krytyczne, zadziory, zagięcia, poszycie i identyfikowalność gotowych części. Jeśli to konieczne, poproś o próbki lub zapisy z inspekcji i uzgodnij kryteria akceptacji przed złożeniem dużego zamówienia.
Dla kupujących opracowujących niestandardowe komponenty metalowe,Xiamen Lijingda Hardware Products Co., Ltd.można uwzględnić w procesie oceny dostawcy pod kątem odpowiednich wymagań dotyczących sprzętu i precyzyjnych produktów metalowych. Przed złożeniem zamówienia na miedzianą szynę zbiorczą do akumulatorów pojazdów elektrycznych należy potwierdzić specyficzne możliwości firmy w zakresie produkcji szyn zbiorczych, opcje materiałowe, dostępne procesy łączenia i wykańczania, dokumentację jakościową oraz doświadczenie w zamierzonym zastosowaniu.
Najbardziej efektywny proces zaopatrzenia pozwala na wcześniejsze połączenie zespołów inżynieryjnych i zakupowych. Kiedy wymagania elektryczne, rysunki, metoda produkcji i kryteria akceptacji zostaną uzgodnione przed wyceną, obie strony mogą ograniczyć liczbę możliwych do uniknięcia poprawek i usprawnić przejście od prototypu do produkcji.
10. Często zadawane pytania
1. Jaki jest główny cel miedzianej szyny zbiorczej do akumulatorów EV?
Jego głównym celem jest przesyłanie prądu elektrycznego pomiędzy ogniwami akumulatora, modułami i elementami wysokiego napięcia. Prawidłowo zaprojektowana szyna zbiorcza zapewnia niskie straty elektryczne, kontrolowany wzrost temperatury, kompaktową obudowę i niezawodne połączenia elektryczne.
2. Dlaczego powszechnie stosuje się miedź zamiast aluminium?
Miedź zapewnia wyższą przewodność elektryczną na tym samym polu przekroju poprzecznego, a także dobrą przewodność cieplną i ustalone opcje produkcyjne. Aluminium może zapewniać korzyści w zakresie ciężaru i kosztów materiałów, ale generalnie wymaga większego przekroju poprzecznego dla porównywalnej rezystancji elektrycznej i szczególnej uwagi na warstwy tlenków i połączenia różnych metali. Najlepszy materiał zależy od wymagań systemowych.
3. Jak określić prawidłową grubość szyny miedzianej?
Grubości nie można wybrać na podstawie samego prądu. Inżynierowie muszą ocenić profil prądu, szerokość i długość przewodu, warunki chłodzenia, temperaturę obudowy, rezystancję styków, dopuszczalny wzrost temperatury i dostępną przestrzeń instalacyjną. Po obliczeniach należy przeprowadzić walidację odpowiednią do zastosowania.
4. Czy sztywne szyny miedziane nadają się do środowisk o wysokich wibracjach?
Sztywne szyny zbiorcze można stosować w układach pojazdów, gdy montaż, podparcie, prześwit i konstrukcja połączeń uwzględniają oczekiwane obciążenia mechaniczne. Tam, gdzie występuje znaczny ruch względny lub rozszerzalność cieplna, bardziej odpowiednie może być laminowane elastyczne szynoprzewód lub połączenie w oplocie.
5. Które pokrycie jest najlepsze dla miedzianych szyn zbiorczych do akumulatorów EV?
Nie ma uniwersalnej, najlepszej opcji. Cyna, nikiel, srebro lub powierzchnia niepowlekana mogą być odpowiednie w zależności od materiału współpracującego, temperatury roboczej, narażenia na korozję, wymagań dotyczących styków i docelowego kosztu. Specyfikacja powinna określać wybrane wykończenie i wymaganą grubość lub pokrycie.
6. Co powoduje przegrzanie miedzianej szyny zbiorczej?
Najczęstsze przyczyny to niewystarczający przekrój przewodu, nadmierny prąd, niewystarczające odprowadzanie ciepła, wysoka rezystancja styku, złe mocowanie, wadliwe spoiny lub nieodpowiednie warunki pracy. Pomiar temperatury zarówno na korpusie przewodnika, jak i w punktach połączeń może pomóc w identyfikacji źródła.
7. Jakie pliki wysłać do producenta szyn zbiorczych w celu wyceny?
Najlepiej byłoby dostarczyć zwymiarowany rysunek 2D, model 3D CAD w formacie STEP lub równoważny, wymagania dotyczące materiału i wykończenia powierzchni, elektryczne warunki pracy, roczne zapotrzebowanie i wymagania dotyczące kontroli. Jeśli projekt jest nadal w fazie rozwoju, wstępny rysunek i opis zastosowania mogą pomóc w rozpoczęciu przeglądu wykonalności.
8. Jakie kontrole jakości są ważne w przypadku niestandardowej szyny zbiorczej akumulatora EV?
Typowe kontrole obejmują weryfikację materiału, kontrolę wymiarową, badanie wizualne, kontrolę zadziorów, weryfikację poszycia oraz badanie ciągłości elektrycznej lub rezystancji. W zależności od zastosowania mogą być również wymagane badania wytrzymałości połączeń, wzrostu temperatury, izolacji, wibracji lub warunków środowiskowych.
9. Czy można dostosować miedziane szyny zbiorcze do akumulatorów EV?
Tak. Projekty niestandardowe mogą określać wymiary przewodów, układ otworów, kąty zgięcia, geometrię zacisków, poszycie, izolację i inne cechy funkcjonalne. Wykonalność zależy od rzeczywistego wyposażenia dostawcy, asortymentu materiałów, metod łączenia, możliwości oprzyrządowania i kontroli jakości.
10. Jak mogę obniżyć koszt niestandardowej szyny miedzianej?
Podaj pełne specyfikacje, unikaj niepotrzebnych tolerancji, optymalizuj układy otworów i zagięć, wybierz odpowiednią metodę produkcji dla wielkości zamówienia i jasno zdefiniuj funkcjonalne strefy poszycia i izolacji. Redukcja kosztów nigdy nie powinna zagrażać wydajności prądowej, limitom termicznym, bezpieczeństwu izolacji lub wymaganej niezawodności połączenia.
Opracuj niestandardowe rozwiązanie miedzianych szyn zbiorczych do akumulatorów pojazdów elektrycznych
Niezawodne połączenia akumulatorów zaczynają się od odpowiedniego materiału, dokładnych wymiarów, odpowiedniej obróbki powierzchni i procesu produkcyjnego dostosowanego do wymagań elektrycznych i mechanicznych aplikacji.
Niezależnie od tego, czy opracowujesz nowy moduł akumulatora, ulepszasz istniejący zespół dystrybucji mocy, czy pozyskujesz precyzyjne komponenty metalowe do projektu pojazdu elektrycznego, wczesna komunikacja może pomóc w wyjaśnieniu wymagań technicznych i ograniczeniu niepotrzebnych zmian w produkcji.
Xiamen Lijingda Hardware Products Co., Ltd.z zadowoleniem przyjmuje zapytania dotyczące odpowiednich niestandardowych projektów sprzętu i komponentów metalowych. Udostępnij swoje rysunki, wymagania materiałowe, docelowe ilości i szczegóły zastosowania, aby można było ocenić odpowiednie możliwości produkcyjne.
Gotowy do omówienia kolejnego projektu?Skontaktuj się z namiaby rozpocząć rozmowę na temat wymagań dotyczących komponentów i zbadać odpowiednią ścieżkę od przeglądu projektu do produkcji.
